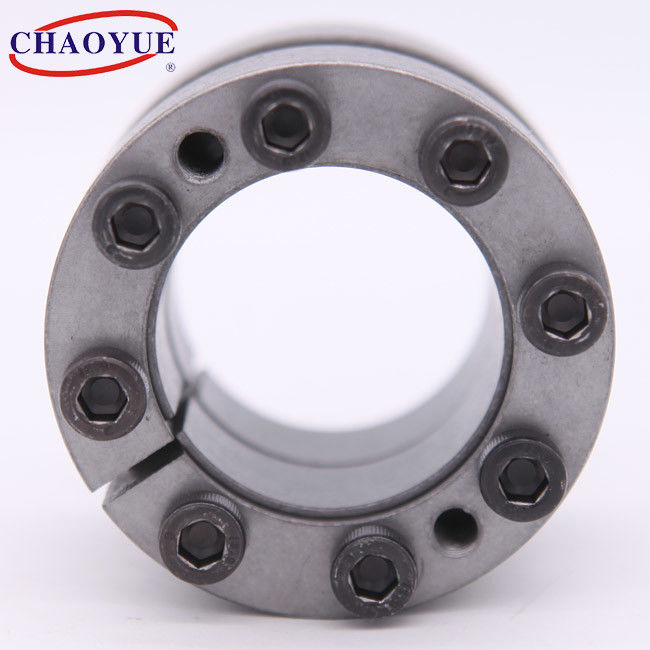

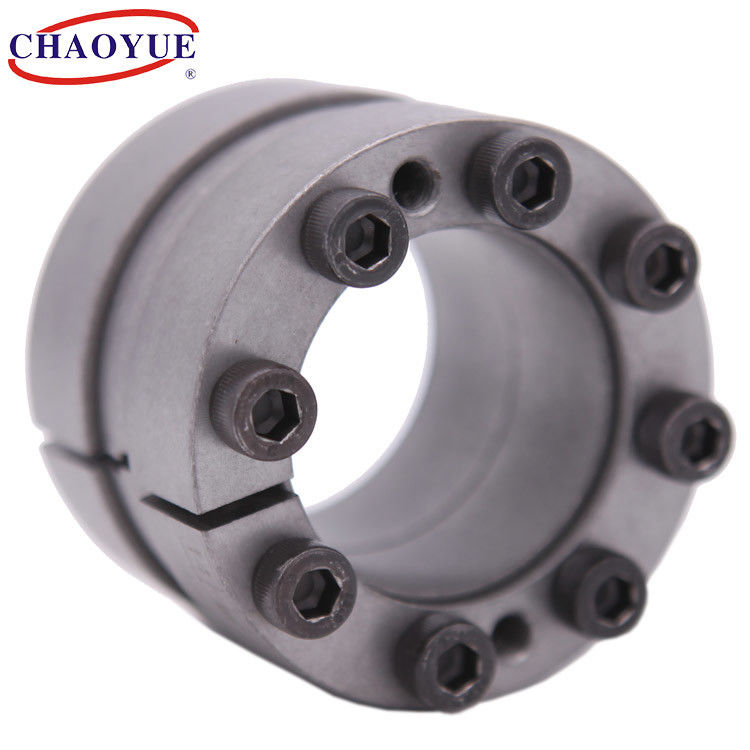

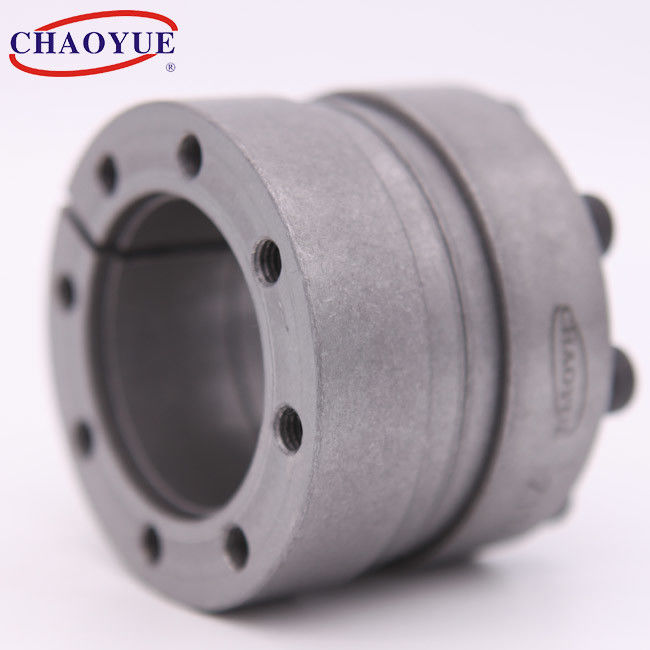

এম 10 বোল্ট শ্যাফ্ট ক্ল্যাম্পিং উপাদানসমূহ

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 17 বি
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	5 পিসি
মূল্য:	USD 60.00 - 2250.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	100 - 600 মিমি	বাহিরের ব্যাসার্ধ:	145 - 710 মিমি
বেধ:	76 - 226 মিমি	টরুক:	10.3 - 880 কেএন.এম.
বল্টু:	এম 10 - এম 20	ওজন:	4.5 - 179.5 কেজি
বিশেষভাবে তুলে ধরা:	এম 10 বোল্ট শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্টস , 180 মিমি ওডি শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্টস , এম 10 বল্টের হাতা ধরণের এক্সপেনশন জয়েন্ট

পণ্যের বর্ণনা

জেড 17 বি ভারী লোড শ্যাফ্ট পাওয়ার লক ক্ল্যাম্পিং উপাদানগুলি

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]						বোল্ট		গ্ম		খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	এল_ঘ	এল_ঘ	d_ঘ	এন	টর্ক [কেএন মাইল]	অক্ষীয় বল [কেএন]	খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
100	145	86	76	28	66	এম 10	8	10.3	206	83	67	83	4.5
110	155	86	76	28	66	এম 10	9	12.7	232	85	71	83	4.9
120	165	86	76	28	66	এম 10	10	15.5	258	86	74	83	5.3
130	180	96	86	33	76	এম 10	12	20.1	310	83	69	83	7.3
140	190	96	86	33	76	এম 10	12	21.6	310	77	65	83	7.8
150	200	96	86	33	76	এম 10	14	27	361	84	73	83	8.2
160	210	96	86	33	76	এম 10	15	31	387	84	74	83	8.7
170	225	110	98	38	86	এম 12	12	38.3	451	82	70	145	11.6
180	235	110	98	38	86	এম 12	14	47.3	526	90	78	145	12.2
190	250	126	114	46	102	এম 12	16	57	601	82	69	145	16.7
200	260	126	114	46	102	এম 12	18	67.6	676	88	75	145	17.4
220	285	136	122	50	110	এম 14	16	90.7	825	90	77	230	22.3
240	305	136	122	50	110	এম 14	16	99	825	83	72	230	24.1
260	325	136	122	50	110	এম 14	18	120.6	928	86	76	230	25.8
280	355	162	146	60	130	এম 16	18	180.5	1289	94	80	355	38.2
300	375	162	146	60	130	এম 16	20	215	1433	97	84	355	40.6
320	405	188	170	72	154	এম 18	20	276	1724	93	78	485	58.6
340	425	188	170	72	154	এম 18	20	293	1724	87	75	485	61.8
360	455	216	198	84	178	এম 18	24	372	2069	86	72	485	85
380	475	216	198	84	178	এম 18	24	393	2069	81	69	485	89.2
400	495	216	198	84	178	এম 18	24	414	2069	77	66	485	93.4
420	515	216	198	84	178	এম 18	28	507	2413	86	74	485	97.5
440	545	246	226	96	202	এম 20	24	517	2348	70	59	690	128.9
460	565	246	226	96	202	এম 20	24	540	2348	67	57	690	134.1
480	585	246	226	96	202	এম 20	24	564	2348	64	55	690	139.3
500	605	246	226	96	202	এম 20	28	685	2740	72	63	690	144.5
520	630	246	226	96	202	এম 20	28	712	2740	69	60	690	157.6
540	650	246	226	96	202	এম 20	28	740	2740	67	58	690	163.1
560	670	246	226	96	202	এম 20	30	822	2935	69	60	690	168.6
580	670	246	226	96	202	এম 20	30	851	2935	66	59	690	174
600	710	246	226	96	202	এম 20	30	880	2935	64	57	690	179.5
