Steel M20 Bolt 1650kN Keyless Locking Assembly For Power Transmission

ইস্পাত M20 বোল্ট 1650kN পাওয়ার ট্রান্সমিশনের জন্য কীলেস লকিং সমাবেশ

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 4
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 40.00 - 470.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	70 - 300 মিমি	বাহিরের ব্যাসার্ধ:	120 - 390 মিমি
বেধ:	62 - 136 মিমি	ঘূর্ণন সঁচারক বল:	6.85 - 245 কেএন.এম
বল্টু:	এম 12 - এম 20	ওজন:	3.3 - 49 কেজি
বিশেষভাবে তুলে ধরা:	এম 20 বোল্ট কীলেস লকিং অ্যাসেমব্লী , 1650kN কীলেস লকিং অ্যাসেমব্লী , 1650kN থ্রেডযুক্ত বাতা কলার

পণ্যের বর্ণনা

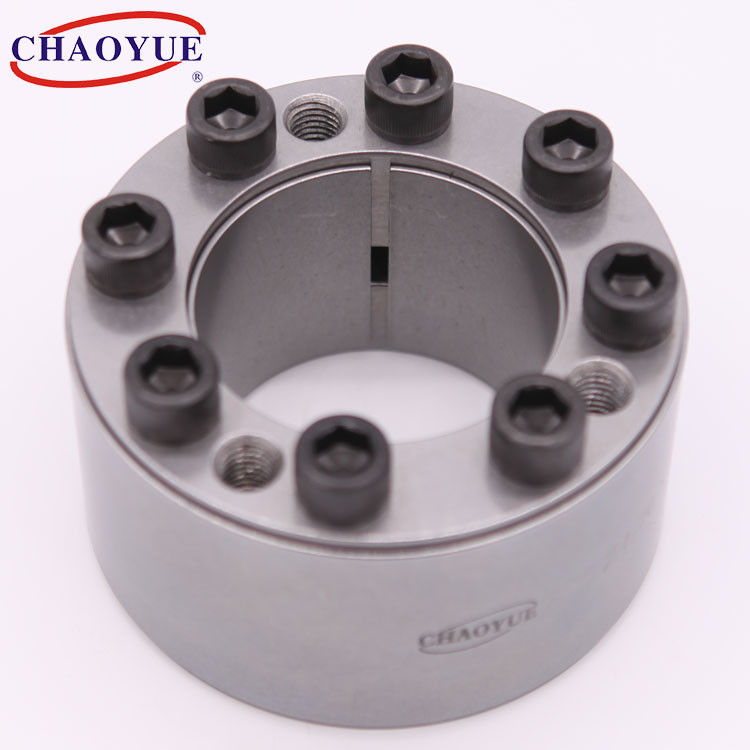

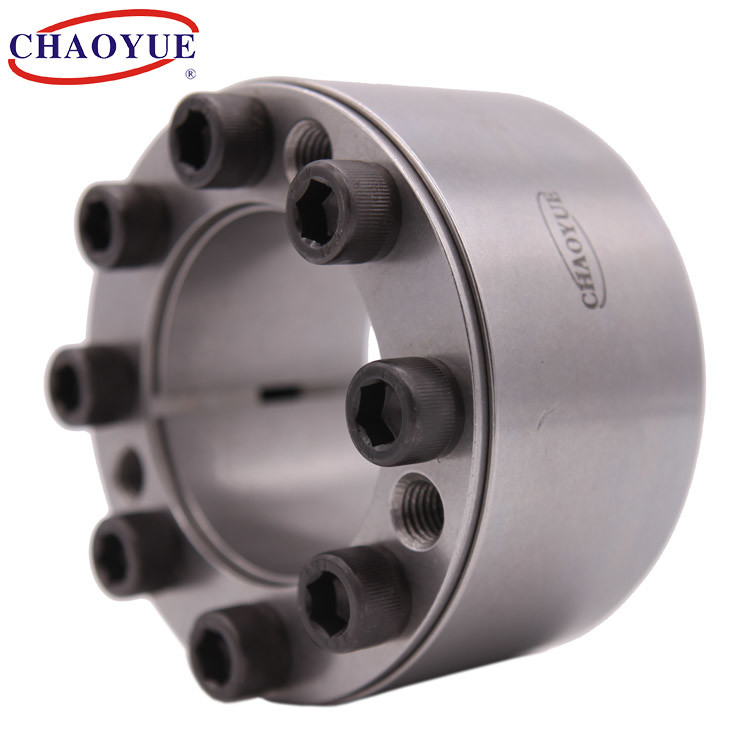

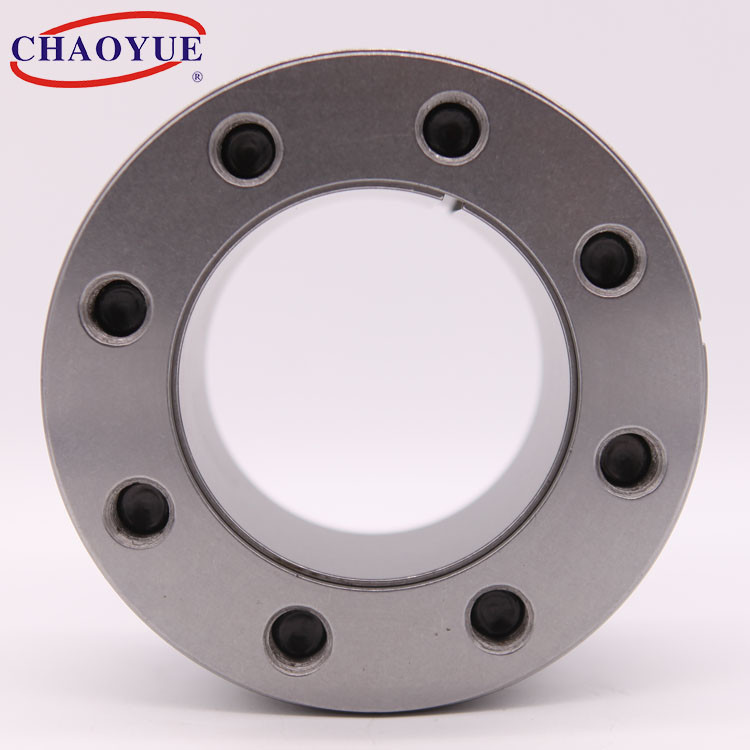

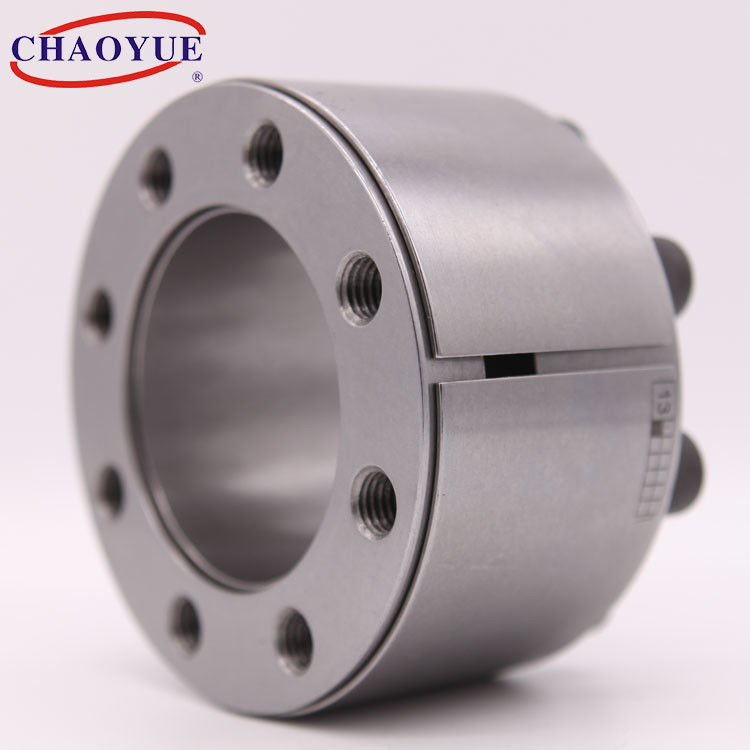

জেড 4 স্টিল বুশিং চাবিহীন লকিং সমাবেশ যন্ত্রপাতি জন্য

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]					বোল্ট		গ্ম		খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	এল_ঘ	d_ঘ	এন	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
70	120	74	62	56	এম 12	8	197	6.85	201	117	145	3.3
80	130	74	62	56	এম 12	12	291	11.65	263	162	145	৩.7
90	140	74	62	56	এম 12	12	290	13	234	150	145	ঘ
100	160	94	80	74	এম 14	15	389	19.7	213	133	230	7.2
110	170	94	80	74	এম 14	15	483	22.6	242	157	230	7.7
120	180	94	80	74	এম 14	15	482	28.9	222	148	230	8.3
125	185	94	80	74	এম 14	15	430	30	212	143	230	8.5
130	190	94	80	74	এম 14	15	430	31.2	205	140	230	8.8
140	200	94	80	74	এম 14	18	574	40.2	227	159	230	9.3
150	210	94	80	74	এম 14	18	572	42.9	212	152	230	10
160	230	110	94	88	এম 16	18	800	64	227	158	355	14.9
170	240	110	94	88	এম 16	18	795	67.8	214	152	355	15.7
180	250	110	94	88	এম 16	21	923	83	235	170	355	16.4
190	260	110	94	88	এম 16	21	921	88	223	163	355	17.2
200	270	110	94	88	এম 16	24	1050	105	242	179	355	18.8
210	290	134	116	110	এম 18	20	1118	117.3	197	143	485	23
220	300	134	116	110	এম 18	21	1120	123	189	138	485	27.7
240	320	134	116	110	এম 18	24	1280	153	198	148	485	29.8
250	330	134	116	110	এম 18	27	1282	160.2	205	157	485	31
260	340	134	116	110	এম 18	27	1430	186	205	157	485	32
280	370	156	136	130	এম 20	24	1650	230	192	145	690	46
300	390	156	136	130	এম 20	24	1650	245	179	138	690	49
