Heavy Load 222kN.M 120mm Thickness Shaft Locking Devices Keyless Coupling

ভারী লোড 222 কেএন.এম 120 মিমি বেধ শ্যাফট লকিং ডিভাইসগুলি কিলেস কাপলিং

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 5
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 60.00 - 2350.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	2 - 5 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	100 - 600 মিমি	বাহিরের ব্যাসার্ধ:	145 - 710 মিমি
বেধ:	65 - 200 মিমি	ঘূর্ণন সঁচারক বল:	14.4 - 1380 কেএন.এম.
বল্টু:	এম 12 - এম 27	ওজন:	4.1 - 170 কেজি
বিশেষভাবে তুলে ধরা:	222kN.m শ্যাফট লকিং ডিভাইস , 120 মিমি বেধের শ্যাফট লকিং ডিভাইস , 222kN.m কীলেস

পণ্যের বর্ণনা

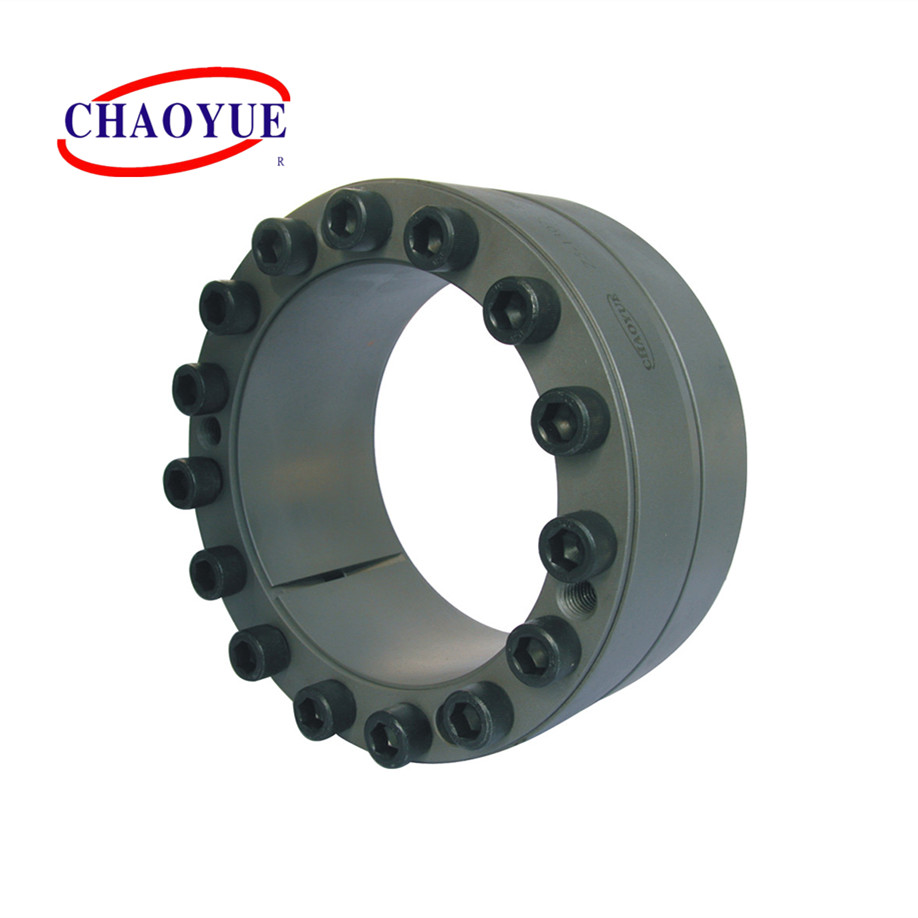

জেড 5 ভারী লোড স্ট্যান্ডার্ড শ্যাফট কীলেস পাওয়ার লকিং অ্যাসেম্বলি ডিভাইস

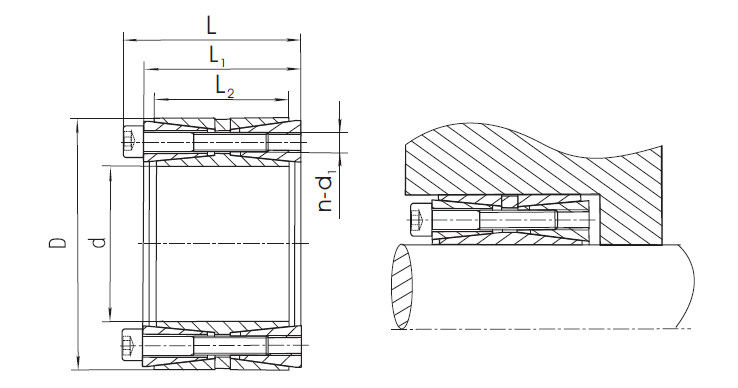

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]					বোল্ট		গ্ম		খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	এল_ঘ	d_ঘ	এন	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
100	145	77	65	60	এম 12	10	288	14.4	192	132	145	4.1
110	155	77	65	60	এম 12	10	288	15.8	175	123	145	4.4
120	165	77	65	60	এম 12	12	346	20.8	192	139	145	4.8
130	180	86	74	68	এম 12	15	433	28.1	193	139	145	6.5
140	190	86	74	68	এম 12	18	519	36.3	214	157	145	7
150	200	86	74	68	এম 12	18	519	39	200	150	145	7.4
160	210	86	74	68	এম 12	21	606	48.5	219	167	145	7.8
170	225	95	81	75	এম 14	18	712	60.6	215	162	230	10
180	235	95	81	75	এম 14	18	712	64.1	203	155	230	10.6
190	250	108	94	88	এম 14	20	792	75.2	178	135	230	14.3
200	260	108	94	88	এম 14	24	950	95	203	156	230	15
210	275	120	104	98	এম 16	18	970	102	187	142	355	17.5
220	285	120	104	98	এম 16	18	990	109	183	141	355	19.8
240	305	120	104	98	এম 16	24	1318	158	222	176	355	21.4
250	315	120	104	98	এম 16	24	1340	167.5	215	170	355	22
260	325	120	104	98	এম 16	25	1370	173	215	172	355	23
280	355	144	126	120	এম 18	24	1590	222.5	188	149	485	35.2
300	375	144	126	120	এম 18	25	1650	248	183	146	485	37.4
320	405	162	142	135	এম 20	25	2140	344	192	152	690	51.3
340	425	162	142	135	এম 20	25	2140	365	181	144	690	54.1
360	455	187	165	158	এম 22	25	2670	480	176	139	930	75.4
380	475	187	165	158	এম 22	25	2670	508	166	133	930	79
400	495	187	165	158	এম 22	25	2670	535	158	128	930	82.8
420	515	187	165	158	এম 22	30	3200	673	181	147	930	86.5
450	555	204	180	172	এম 24	30	3700	832.5	175	142	1200	112
480	585	204	180	172	এম 24	32	3950	948	175	143	1200	119
500	605	204	180	172	এম 24	32	3950	988	168	139	1200	123
530	640	227	200	190	এম 27	30	4320	1145	157	130	1600	151
560	670	227	200	190	এম 27	30	4320	1210	148	124	1600	160
600	710	227	200	190	এম 27	32	4610	1380	147	124	1600	170
