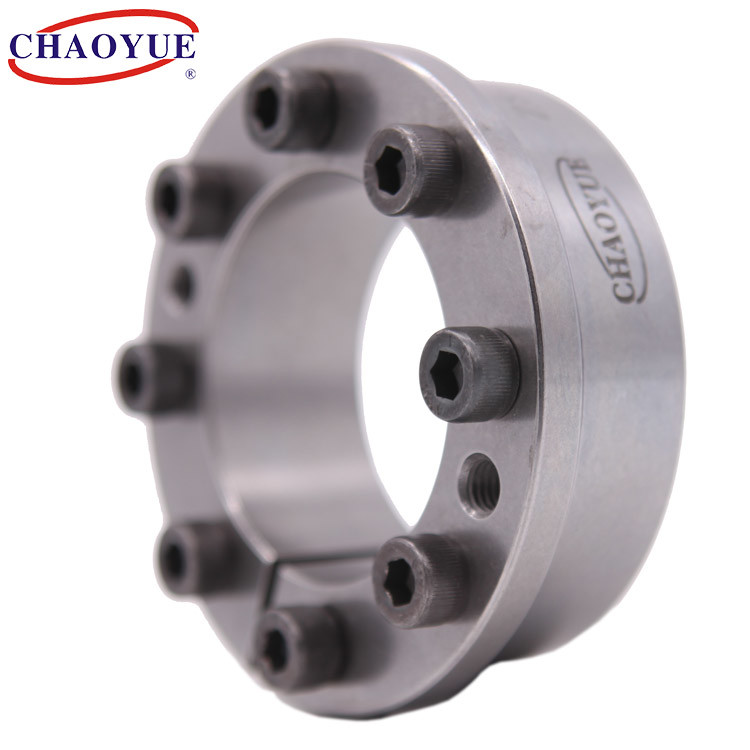

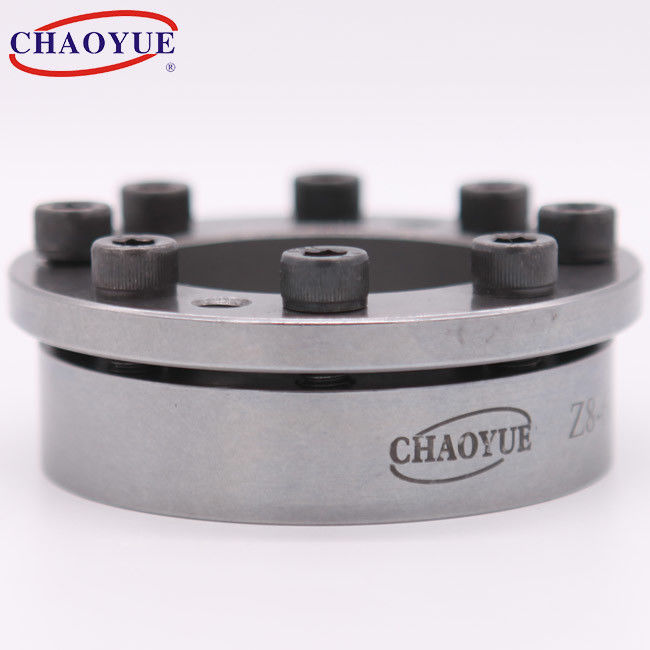

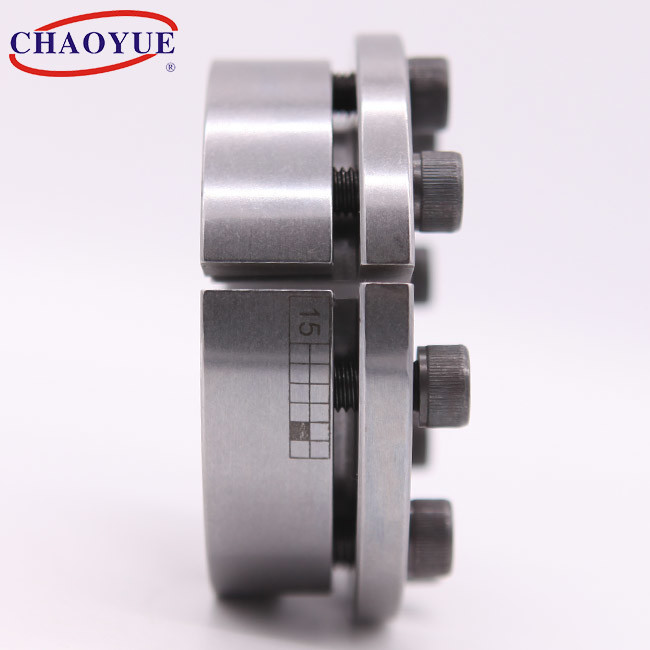

Rigid Shrink Thickness 34mm M6 Bolt Shaft Locking Devices For Machinery

যন্ত্রগুলির জন্য শক্ত সঙ্কুচিত বেধ 34 মিমি এম 6 বোল্ট শ্যাফ্ট লকিং ডিভাইসগুলি

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 8
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 10.00 - 150.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	20 - 400 মিমি	বাহিরের ব্যাসার্ধ:	47 - 495 মিমি
বেধ:	28 - 116 মিমি	ঘূর্ণন সঁচারক বল:	0.29 - 399 kN.m
বল্টু:	এম 6 - এম 22	ওজন:	0.28 - 61 কেজি
বিশেষভাবে তুলে ধরা:	বেধ 34 মিমি শ্যাফট লকিং ডিভাইস , এম 6 বল্ট শ্যাফট লকিং ডিভাইস , এম 6 বল্টের হাতা প্রসারিত যৌথ

পণ্যের বর্ণনা

জেড 8 শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্ট রিজিড সঙ্কুচিত ডিস্কগুলির পাওয়ার লকযন্ত্রপাতি জন্য

মাউন্টিং উদাহরণ

যন্ত্রগুলির জন্য শক্ত সঙ্কুচিত বেধ 34 মিমি এম 6 বোল্ট শ্যাফ্ট লকিং ডিভাইসগুলি 1

মৌলিক মাত্রা [মিমি]						বোল্ট		গ্ম		খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	এল_ঘ	এল_ঘ	d_ঘ	এন	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
20	47	34	28	22	17	এম 6	৫	30	0.29	220	95	17	0.28
22	47	34	28	22	17	এম 6	৫	30	0.32	200	95	17	0.28
24	50	34	28	22	17	এম 6	৫	30	0.37	200	95	17	০.০
25	50	34	28	22	17	এম 6	।	36	0.45	215	110	17	০.০
28	55	34	28	22	17	এম 6	।	36	0.5	200	100	17	0.35
30	55	34	28	22	17	এম 6	।	36	0.54	190	100	17	0.35
32	60	34	28	22	17	এম 6	8	48	0.77	215	115	17	0.4
35	60	34	28	22	17	এম 6	8	48	0.84	190	110	17	০.০৯
38	65	34	28	22	17	এম 6	8	48	0.91	195	115	17	0.43
40	65	34	28	22	17	এম 6	8	48	0.96	190	105	17	0.45
45	75	41	33	25	20	এম 8	7	77	1.75	230	135	41	0.7
50	80	41	33	25	20	এম 8	7	77	1.93	210	130	41	0.8
55	85	41	33	25	20	এম 8	8	88	2.45	215	135	41	0.85
60	90	41	33	25	20	এম 8	8	88	2.7	190	125	41	0.9
65	95	41	33	25	20	এম 8	9	100	3.25	200	135	41	0.96
70	110	50	40	30	24	এম 10	8	141	৫	220	140	83	1.33
75	115	50	40	30	24	এম 10	8	141	5.25	200	130	83	1.4
80	120	50	40	30	24	এম 10	8	141	5.6	190	125	83	1.48
85	125	50	40	30	24	এম 10	9	159	6.75	200	135	83	1.55
90	130	50	40	30	24	এম 10	9	159	7.1	190	130	83	1.63
95	135	50	40	30	24	এম 10	10	176	8.35	200	140	83	1.7
100	145	56	44	32	26	এম 12	8	205	10.3	210	145	145	2.6
110	155	56	44	32	26	এম 12	8	205	11.25	190	135	145	2.8
120	165	56	44	32	26	এম 12	9	231	13.9	210	145	145	ঘ
130	180	64	52	40	34	এম 12	12	308	20	190	140	145	4.6
140	190	68	54	40	34	এম 14	9	317	22.25	180	130	230	4.9
150	200	68	54	40	34	এম 14	10	352	26.3	190	140	230	5.2
160	210	68	54	40	34	এম 14	11	287	31	190	145	230	5.5
170	225	78	64	50	44	এম 14	12	422	35.9	150	115	230	7.75
180	235	78	64	50	44	এম 14	12	422	38	145	110	230	8.15
190	250	78	64	50	44	এম 14	15	528	50.1	170	130	230	9.5
200	260	78	64	50	44	এম 14	15	528	52.8	160	125	230	9.9
220	285	88	72	56	50	এম 16	12	587	64.5	145	110	355	13.4
240	305	88	72	56	50	16	15	734	88	165	130	355	14.3
260	325	88	72	56	50	এম 16	18	880	114	180	145	355	15.5
280	355	105	84	66	60	এম 18	16	948	132	150	120	485	22.9
300	375	102	84	66	60	এম 18	18	1059	159	160	125	485	24.4
320	405	121	101	81	74	এম 20	18	1374	220	150	120	690	36.1
340	425	121	101	81	74	এম 20	21	1603	272.5	175	135	690	38.4
360	455	138	116	94	86	এম 22	18	1710	308	140	110	930	46.2
380	475	138	116	94	86	এম 22	21	1995	379	155	125	930	55
400	495	138	116	94	86	এম 22	21	1995	399	150	120	930	61
