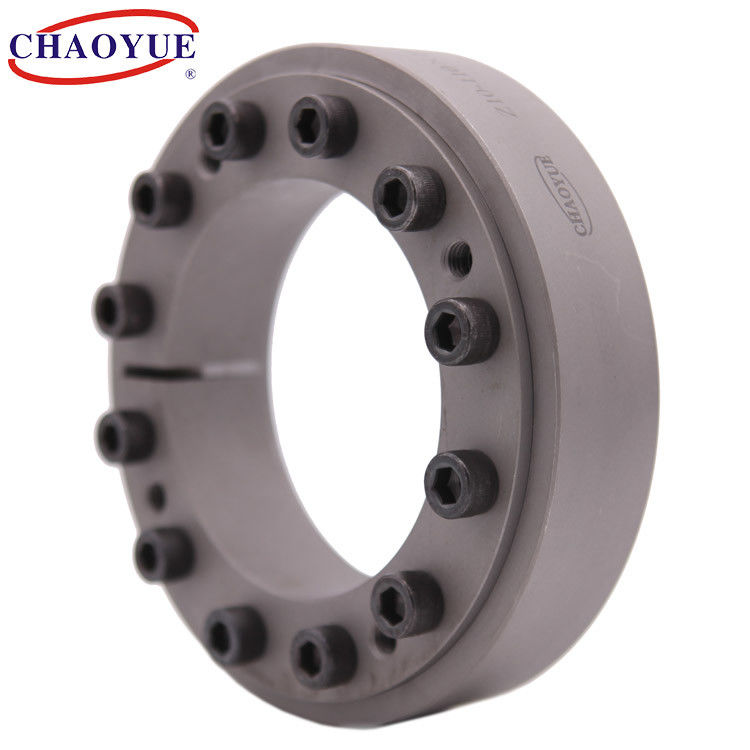

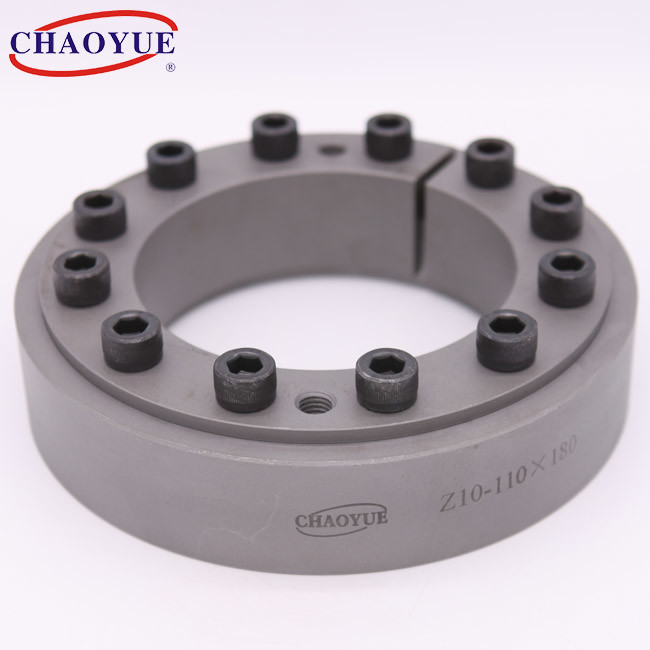

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

জেড 10 বেধ 15 মিমি এম 5 বোল্ট শ্যাফ্ট ক্ল্যাম্পিং উপাদানগুলির শ্যাফ কলার ক্ল্যাম্প

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 10
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	10 খানা
মূল্য:	USD 5.00 - 30.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	প্রতি মাসে 1000 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	12 - 90 মিমি	বাহিরের ব্যাসার্ধ:	32 - 155 মিমি
বেধ:	11 - 38 মিমি	ঘূর্ণন সঁচারক বল:	0.038 - 7.2 কেএন.এম
বল্টু:	এম 5 - এম 8	ওজন:	0.06 - 3.3 কেজি
বিশেষভাবে তুলে ধরা:	পুরুত্ব 15 মিমি শ্যাফ্ট ক্ল্যাম্পিং উপাদানসমূহ , m5 bolt Shaft Clamping Elements , Thickness 15mm shaft collar clamp

পণ্যের বর্ণনা

জেড 10 বোর সাইজ 12 মিমি থেকে 90 মিমি স্ট্যান্ডার্ড কিলেস শ্যাফ লকিং অ্যাসেমব্লি

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]						বোল্ট	গ্ম		টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	d_{ডাব্লু}	এল	এইচ	e	d_ঘ	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
12	32	10	9	11	ঘ	এম 5	8	0.038	৫	0.06
14	37	12	9	11	ঘ	এম 5	9	0.052	৫	0.08
16	41	14	12	15	১.৫	এম 5	13	0.09	৫	0.12
18	44	15	12	15	১.৫	এম 5	10	0.08	৫	0.12
18	44	16	12	15	১.৫	এম 5	14	0.112	৫	0.12
20	47	17	12	15	১.৫	এম 5	16	0.14	৫	0.15
20	47	18	12	15	১.৫	এম 5	20	0.184	৫	0.15
24	50	19	14	18	ঘ	এম 5	17	0.16	৫	০.২
24	50	20	14	18	ঘ	এম 5	20	০.২	৫	০.২
24	50	22	14	18	ঘ	এম 5	25	0.28	৫	০.০
30	60	24	16	20	ঘ	এম 5	23	0.28	৫	০.০
30	60	25	16	20	ঘ	এম 5	25	0.32	৫	০.০
30	60	26	16	20	ঘ	এম 5	27	0.36	৫	০.০
36	72	28	18	22	ঘ	এম 6	37	0.55	12	0.4
36	72	30	18	22	ঘ	এম 6	43	0.68	12	0.4
36	72	31	18	22	ঘ	এম 6	46	0.74	12	0.4
44	80	34	20	24	ঘ	এম 6	41	0.7	12	0.6
44	80	35	20	24	ঘ	এম 6	44	0.77	12	0.6
44	80	36	20	24	ঘ	এম 6	47	0.85	12	0.6
50	90	38	22	26	২.৫	এম 6	55	1.1	12	0.8
50	90	40	22	26	২.৫	এম 6	64	1.32	12	0.8
50	90	42	22	26	২.৫	এম 6	72	1.54	12	0.8
55	100	42	23	29	ঘ	এম 6	54	1.13	12	1.1
55	100	45	23	29	ঘ	এম 6	66	১.৫	12	1.1
55	100	48	23	29	ঘ	এম 6	77	1.85	12	1.1
62	110	48	23	29	ঘ	এম 6	69	1.6	12	1.3
62	110	50	23	29	ঘ	এম 6	77	1.92	12	1.3
62	110	52	23	29	ঘ	এম 6	84	2.17	12	1.3
68	115	50	23	29	ঘ	এম 6	73	1.8	12	1.4
68	115	55	23	29	ঘ	এম 6	90	2.44	12	1.4
68	115	60	23	29	ঘ	এম 6	103	৩.১০	12	1.4
75	138	55	25	31	ঘ	এম 8	97	2.7	29	1.7
75	138	60	25	31	ঘ	এম 8	117	3.52	29	1.7
75	138	65	25	31	ঘ	এম 8	133	4.3	29	1.7
80	145	60	25	31	ঘ	এম 8	108	3.25	29	1.9
80	145	65	25	31	ঘ	এম 8	121	৩.৯	29	1.9
80	145	70	25	31	ঘ	এম 8	133	4.7	29	1.9
90	155	65	30	38	ঘ	এম 8	145	4.7	29	3.3
90	155	70	30	38	ঘ	এম 8	170	5.98	29	3.3
90	155	75	30	38	ঘ	এম 8	190	7.2	29	3.3
