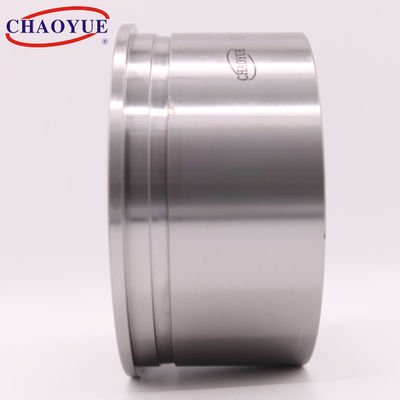

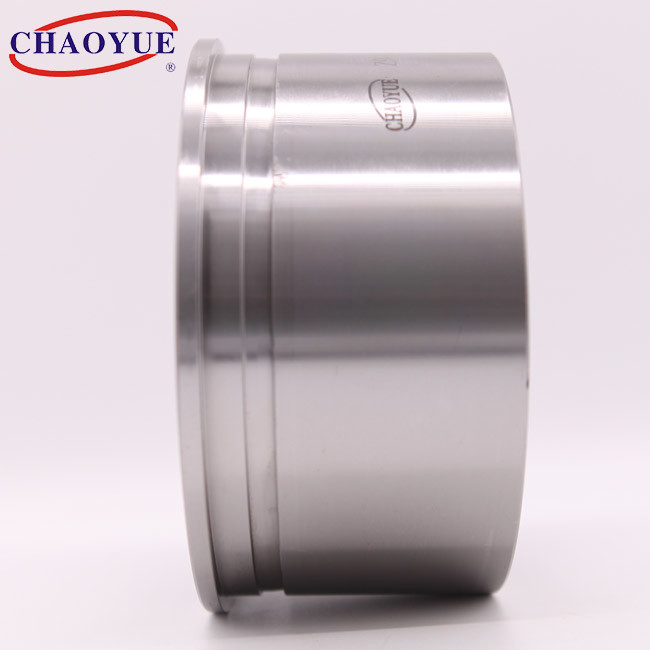

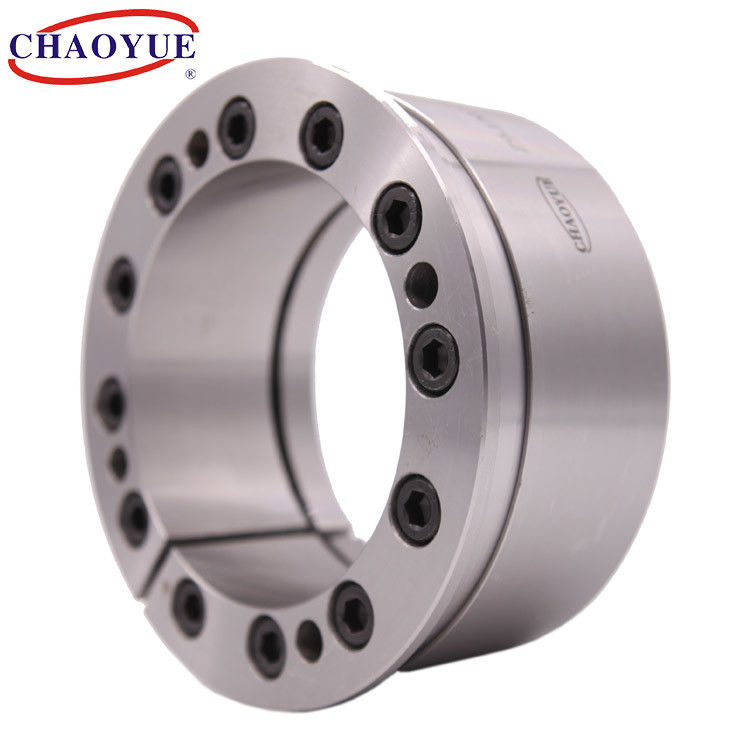

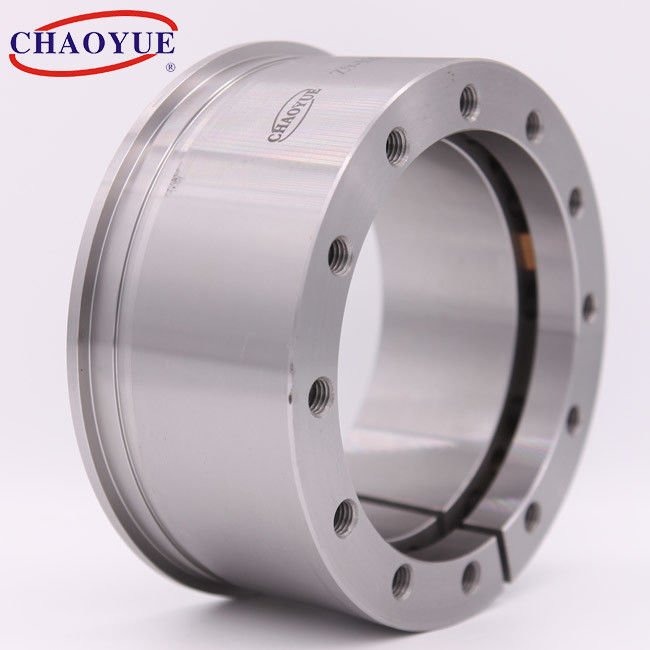

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

100 মিমি ইনার ব্যাস এম 12 বোল্ট শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্ট জেড 9 স্ট্যান্ডার্ড

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 9
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 35.00 - 950.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	100 - 420 মিমি	বাহিরের ব্যাসার্ধ:	145 - 515 মিমি
বেধ:	75 - 159 মিমি	ঘূর্ণন সঁচারক বল:	9.6 - 410 কেএন.এম
বল্টু:	এম 12 - এম 22	ওজন:	4.7 - 82 কেজি
বিশেষভাবে তুলে ধরা:	100 মিমি ইনার ব্যাস শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্টস , এম 12 বল্ট শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্টস , 100 মিমি ইনার ব্যাস ক্ল্যাম্পিং শ্যাফ্ট কাপলিং

পণ্যের বর্ণনা

জেড 9 স্ট্যান্ডার্ড কীলেস শ্যাফ্ট সঙ্কুচিত ডিস্ক লকিং ডিভাইস

মাউন্টিং উদাহরণ

100 মিমি ইনার ব্যাস এম 12 বোল্ট শ্যাফ্ট ক্ল্যাম্পিং এলিমেন্ট জেড 9 স্ট্যান্ডার্ড 1

মৌলিক মাত্রা [মিমি]						বোল্ট		গ্ম		খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	e	খ	d_ঘ	এন	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
100	145	75	54	৫	65	এম 12	8	192	9.6	102	70	145	4.7
110	155	75	54	৫	65	এম 12	8	197	10.5	93	66	145	5.1
120	165	75	54	৫	65	এম 12	9	216	13	96	70	145	5.5
130	180	84	63	।	72	এম 12	12	287	17.8	100	78	145	7.5
140	190	84	63	।	72	এম 12	12	287	20.2	94	69	145	7.9
150	200	84	63	।	72	এম 12	12	287	21.6	88	66	145	8.4
160	210	84	63	।	72	এম 12	15	360	28.8	101	77	145	8.9
170	225	84	63	।	72	এম 12	16	383	32.6	101	76	145	10.5
180	235	84	63	।	72	এম 12	18	431	38.8	108	82	145	11
190	250	96	69	।	81	এম 14	15	493	46.8	106	80	230	14.3
200	260	94	69	।	81	এম 14	16	526	52.8	100	77	230	15
220	285	94	69	।	81	এম 16	14	640	70	119	92	355	17.8
240	305	112	86	7	98	এম 16	16	731	88	96	75	355	23.2
260	325	112	86	7	98	এম 16	18	822	107	103	82	355	24.8
280	355	120	94	8	106	এম 16	20	910	128	96	75	355	33
300	375	120	94	8	106	এম 16	22	1000	151	99	79	355	36
320	405	142	109	8	125	এম 20	18	1280	206	101	80	690	52
340	425	142	109	8	125	এম 20	20	1420	242	106	85	690	54
360	455	159	120	8	140	এম 22	20	1770	319	113	89	930	72
380	475	159	120	8	140	এম 22	20	1770	337	109	87	930	75
400	485	159	120	8	140	এম 22	20	1770	355	101	83	930	78
420	515	159	120	8	140	এম 22	22	1980	410	107	87	930	82
