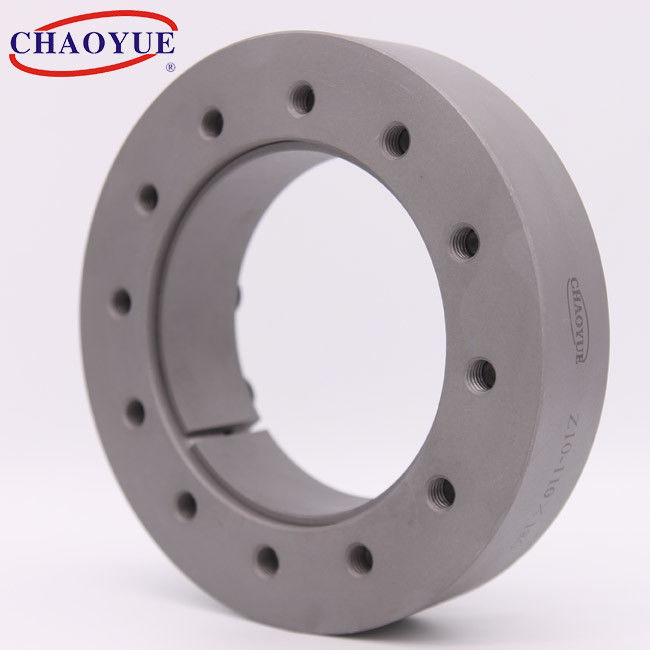

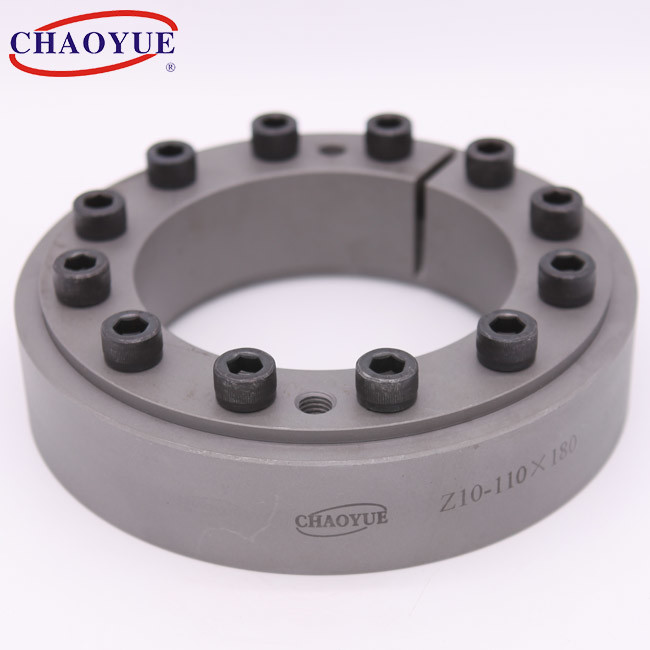

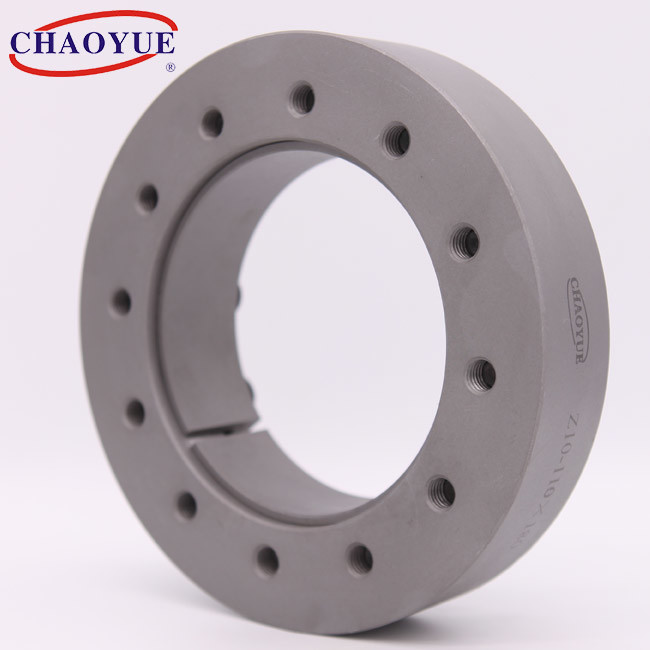

Size 300mm 262kN.M Shaft Clamping Elements , Shaft Locking Clamp

আকার 300 মিমি 262 কেএন.এম শ্যাফ্ট ক্ল্যাম্পিং উপাদান, শ্যাফ লকিং ক্ল্যাম্প

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 10
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 760.00 - 5600.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	2 - 5 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	প্রতি মাসে 100 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	300 - 620 মিমি	বাহিরের ব্যাসার্ধ:	485 - 1020 মিমি
বেধ:	140 - 286 মিমি	ঘূর্ণন সঁচারক বল:	262 - 3100 কেএন.এম
বল্টু:	এম 20 - এম 30	ওজন:	118 - 1080 কেজি
বিশেষভাবে তুলে ধরা:	আকার 300 মিমি শ্যাফ্ট ক্ল্যাম্পিং উপাদানসমূহ , 262kN.m শ্যাফ্ট ক্ল্যাম্পিং উপাদানসমূহ , 262kN.m শাফ্ট লকিং ক্ল্যাম্প

পণ্যের বর্ণনা

জেড 10 বোর আকার 300 মিমি থেকে 620 মিমি পাওয়ার ট্রান্সমিশন পাওয়ার লকগুলি

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]						বোল্ট	গ্ম		টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	d_{ডাব্লু}	এল	এইচ	e	d_ঘ	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
300	485	230	122	140	10	এম 20	2280	262	470	118
300	485	240	122	140	10	এম 20	2450	294	470	118
300	485	245	122	140	10	এম 20	2530	310	470	118
320	520	240	122	140	10	এম 24	2510	301	820	131
320	520	250	122	140	10	এম 24	2682	335	820	131
320	520	260	122	140	10	এম 24	2850	370	820	131
340	570	250	134	155	12	এম 24	3120	389	820	186
340	570	260	134	155	12	এম 24	3300	426	820	186
340	570	270	134	155	12	এম 24	3430	463	820	186
360	590	280	140	159	12	এম 24	3800	532	820	204
360	590	290	140	159	12	এম 24	3970	575	820	204
360	590	300	140	159	12	এম 24	3990	599	820	204
390	650	300	144	163	14	এম 24	4260	640	820	250
390	650	310	144	163	14	এম 24	4400	690	820	250
390	650	320	144	163	14	এম 24	4640	742	820	250
420	670	330	164	184	14	এম 24	4770	787	820	300
420	670	340	164	184	14	এম 24	5000	846	820	300
420	670	350	164	184	14	এম 24	5200	910	820	300
440	740	340	172	192	15	এম 24	5500	935	820	400
440	740	350	172	192	15	এম 24	5720	1000	820	400
440	740	360	172	192	15	এম 24	6000	1060	820	400
460	770	360	172	192	15	এম 24	6250	1090	820	420
460	770	370	172	192	15	এম 24	6200	1150	820	420
460	770	380	172	192	15	এম 24	6500	1235	820	420
480	800	380	188	213	15	এম 24	6560	1280	820	500
480	800	390	188	213	15	এম 24	6750	1350	820	500
480	800	400	188	213	15	এম 24	6940	1420	820	500
500	850	400	188	213	15	এম 27	7500	1480	1210	570
500	850	410	188	213	15	এম 27	7720	1600	1210	570
500	850	420	188	213	15	এম 27	7920	1720	1210	570
530	910	430	213	238	17	এম 27	9470	1880	1210	740
530	910	440	213	238	17	এম 27	9000	2000	1210	740
530	910	450	213	238	17	এম 27	9250	2120	1210	740
560	940	450	213	238	17	এম 27	8950	2020	1210	770
560	940	460	213	238	17	এম 27	9350	2150	1210	770
560	940	470	213	238	17	এম 27	9700	2280	1210	770
590	980	470	228	260	18	এম 27	10600	2500	1210	900
590	980	480	228	260	18	এম 27	11000	2650	1210	900
590	980	490	228	260	18	এম 27	11450	2800	1210	900
620	1020	500	254	286	18	এম 30	11000	2740	1640	1080
620	1020	510	254	286	18	এম 30	11300	2900	1640	1080
620	1020	520	254	286	18	এম 30	11900	3100	1640	1080
