Outer Dia 120mm Length 88mm Shaft Clamping Elements For Connection

সংযোগের জন্য আউটার ডিয়া 120 মিমি দৈর্ঘ্য 88 মিমি শ্যাফ্ট ক্ল্যাম্পিং উপাদান

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	Z18
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	5 পিসি
মূল্য:	USD 22.00 - 450.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	45 - 320 মিমি	বাহিরের ব্যাসার্ধ:	75 - 405 মিমি
বেধ:	64 - 177 মিমি	ঘূর্ণন সঁচারক বল:	3.9 - 470 kN.m
বল্টু:	এম 8 - এম 20	ওজন:	1.5 - 71 কেজি
বিশেষভাবে তুলে ধরা:	বহিরাগত ডায়া 120 মিমি শ্যাফ্ট ক্ল্যাম্পিং উপাদানগুলি , দৈর্ঘ্য 88 মিমি শ্যাফ্ট ক্ল্যাম্পিং উপাদানগুলি , বহিরাগত দিয়া 120 মিমি হাব শ্যাফ্ট সংযোগ

পণ্যের বর্ণনা

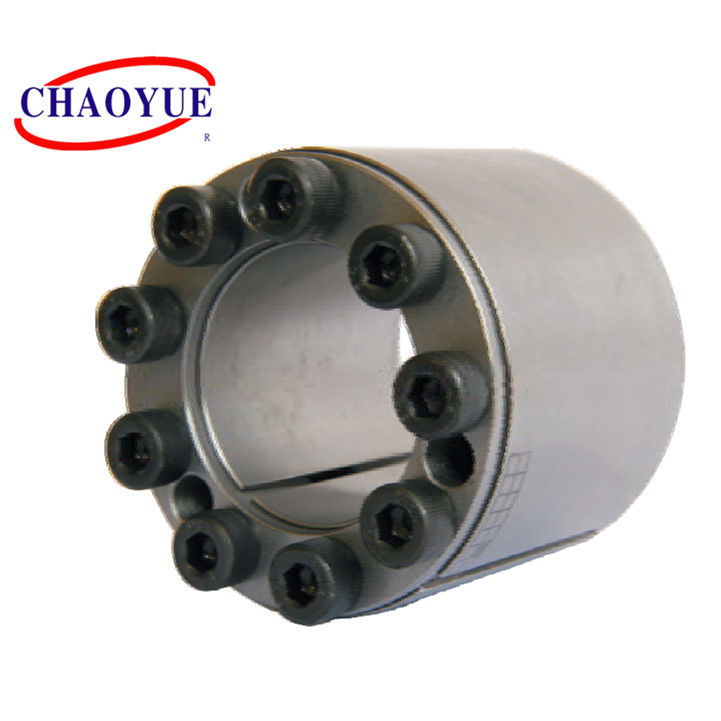

জেড 18 শিল্প যন্ত্রপাতি লক সংযোগ অংশ

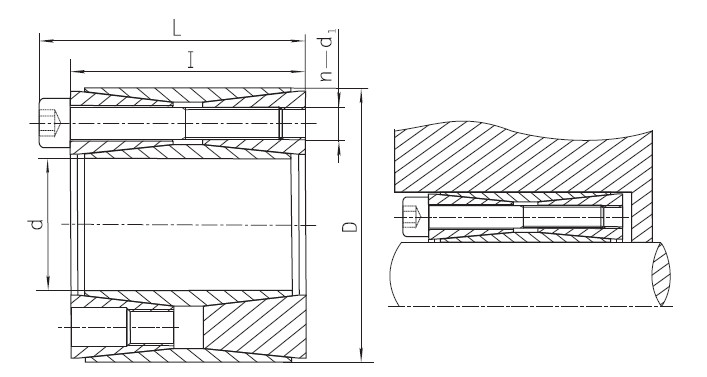

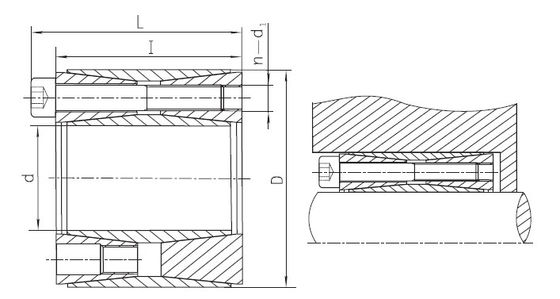

মাউন্টিং উদাহরণ

মৌলিক মাত্রা [মিমি]				বোল্ট		গ্ম		খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	আমি	এল	d_ঘ	এন	অক্ষীয় বল [কেএন]	টর্ক [কেএন মাইল]	খাদ উপর চাপ [এন / মিমি^ঘ]	হাবের উপর চাপ [এন / মিমি^ঘ]	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
45	75	64	72	এম 8	9	174	৩.৯৯	185	110	41	১.৫
48	80	64	72	এম 8	9	174	4.15	170	105	41	1.7
50	80	64	72	এম 8	9	174	4.3	165	105	41	1.6
55	85	64	72	এম 8	9	174	4.8	150	95	41	1.7
60	90	64	72	এম 8	11	213	6.4	170	110	41	1.8
65	95	64	72	এম 8	11	213	6.9	155	105	41	ঘ
70	110	78	88	এম 10	11	338	11.8	185	115	83	3.6
75	115	78	88	এম 10	11	338	12.7	170	110	83	3.8
80	120	78	88	এম 10	12	369	14.7	175	115	83	ঘ
85	125	78	88	এম 10	12	369	15.7	165	110	83	4.3
90	130	78	88	এম 10	13	400	18	170	115	83	4.5
95	135	78	88	এম 10	13	400	19	160	110	83	4.7
100	145	100	112	এম 12	12	538	26.9	160	110	145	7.2
110	155	100	112	এম 12	13	583	32	155	110	145	7.7
120	165	100	112	এম 12	15	673	40.3	165	120	145	8.3
130	180	116	130	এম 14	13	800	52	155	115	230	11.7
140	190	116	130	এম 14	15	923	64.6	170	125	230	12.5
150	200	116	130	এম 14	16	985	73.8	165	125	230	13.2
160	210	116	130	এম 14	17	1045	83.7	165	125	230	14
170	225	146	162	এম 16	15	1283	109	150	115	355	20.6
180	235	146	162	এম 16	16	1369	123.2	150	115	355	21.6
190	250	146	162	এম 16	17	1454	138	150	115	355	25
200	260	146	162	এম 16	17	1454	145.4	145	110	355	26.2
220	285	146	162	এম 16	20	1710	188	155	120	355	31.1
240	305	146	162	এম 16	22	1880	225	155	120	355	33.6
260	325	146	162	এম 16	22	1880	244	145	115	355	36.1
280	355	177	197	এম 20	20	2670	373	155	120	690	54.9
300	375	177	197	এম 20	22	2930	440	155	125	690	58.3
320	405	177	197	এম 20	22	2930	470	145	115	690	71
