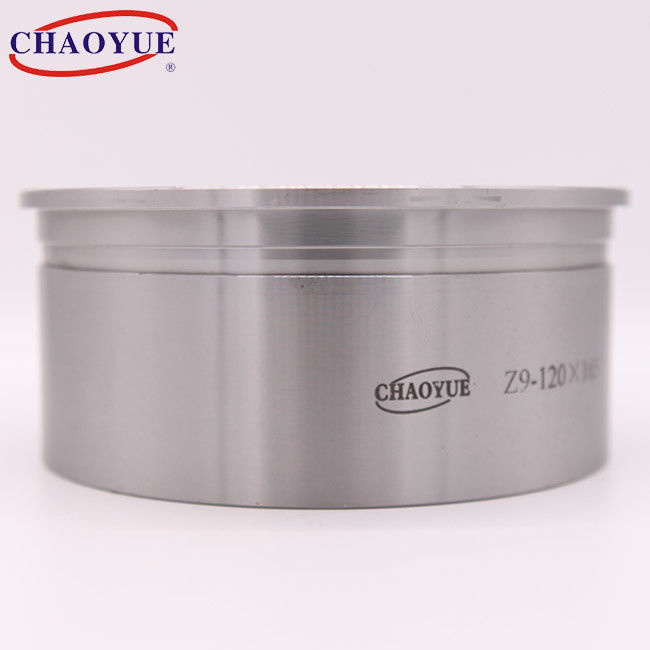

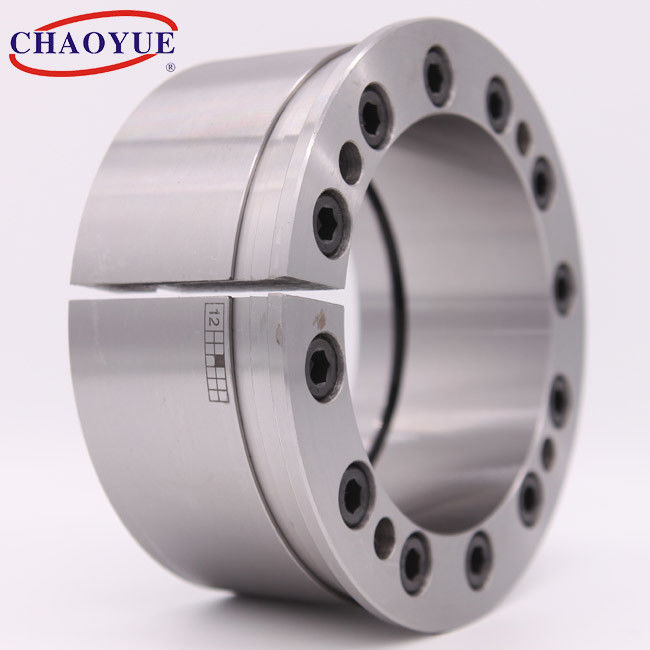

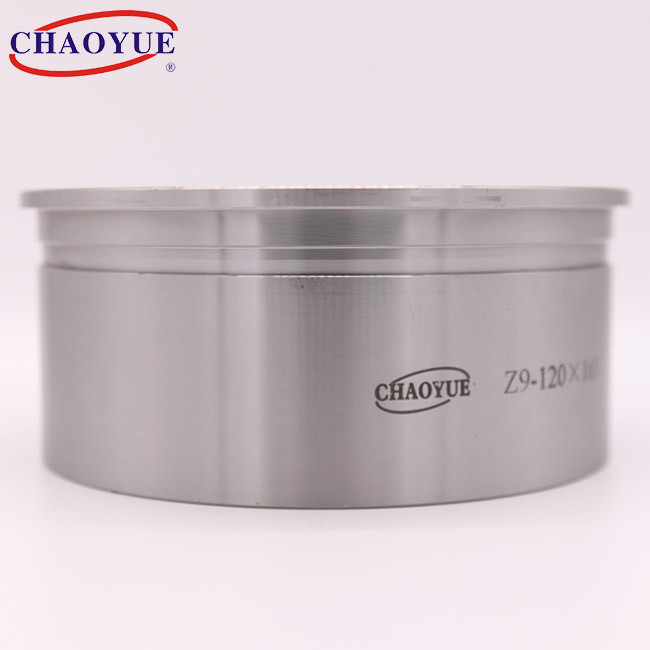

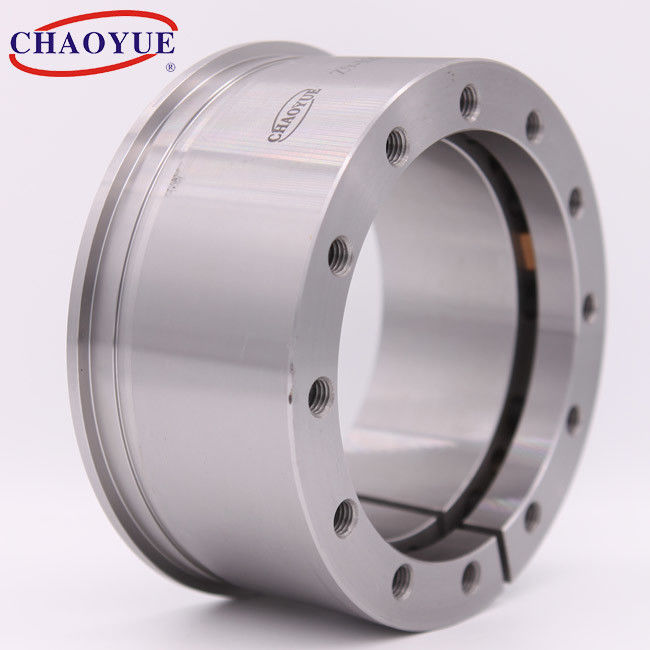

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

515 মিমি ওডি 410 কেএন.এম কিলেস কাপলিং হাতা প্রকারের সম্প্রসারণ যৌথ

পণ্যের বিবরণ:
উৎপত্তি স্থল:	শানসি, চীন
পরিচিতিমুলক নাম:	CHAOYUE
মডেল নম্বার:	জেড 9 এ
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	USD 35.00 - 950.00 / pc
প্যাকেজিং বিবরণ:	শক্ত কাগজ বাক্স বা কাঠের কেস পণ্য আকার উপর নির্ভর করে
ডেলিভারি সময়:	1 - 3 সপ্তাহ
পরিশোধের শর্ত:	টি / টি
যোগানের ক্ষমতা:	মাসে 500 পিসি

এখন যোগাযোগ

বিস্তারিত তথ্য
ইনার ব্যাস:	100 - 420 মিমি	বাহিরের ব্যাসার্ধ:	145 - 515 মিমি
বেধ:	66 - 149 মিমি	ঘূর্ণন সঁচারক বল:	9.6 - 410 কেএন.এম
বল্টু:	এম 10 - এম 22	ওজন:	4.3 - 75.4 কেজি
বিশেষভাবে তুলে ধরা:	410 কেএন.এম কিলেস কাপলিং , 515 মিমি ওডি কীলেস কাপলিং , 410 কেএন.এম হাতা প্রকারের সম্প্রসারণ যৌথ

পণ্যের বর্ণনা

জেড 9 এ টেক্সটাইল যন্ত্রপাতি 45 # বাতা শ্যাফ্ট পাওয়ার লকার

515 মিমি ওডি 410 কেএন.এম কিলেস কাপলিং হাতা প্রকারের সম্প্রসারণ যৌথ 1

মৌলিক মাত্রা [মিমি]						বোল্ট		গ্ম		খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
d	ডি	এল	এল_ঘ	e	খ	d_ঘ	এন	অক্ষীয় বল [কেএন]	টরুক [কেএন.এম]	খাদ উপর চাপ এন / মিমি^ঘ	হাবের উপর চাপ এন / মিমি^ঘ	টর্ন বোল্টের টর্ক [এনএম]	ওজন [কেজি]
100	145	66	45	৫	65	এম 10	10	192	9.6	102	70	83	4.3
110	155	66	45	৫	65	এম 10	12	197	10.5	93	66	83	4.7
120	165	66	45	৫	65	এম 10	12	216	13	96	70	83	৫
130	180	75	54	।	72	এম 12	12	287	17.8	100	78	145	6.9
140	190	75	54	।	72	এম 12	12	287	20.2	94	69	145	7.2
150	200	75	54	।	72	এম 12	12	287	21.6	88	66	145	7.8
160	210	75	54	।	72	এম 12	15	360	28.8	101	77	145	8.2
170	225	75	54	।	72	এম 12	16	383	32.6	101	76	145	9.6
180	235	75	54	।	72	এম 12	18	431	38.8	108	82	145	10.1
190	250	84	59	।	81	এম 14	15	493	46.8	106	80	230	14.3
200	260	84	59	।	81	এম 14	16	526	52.8	100	77	230	13.8
220	285	84	59	।	81	এম 16	14	640	70	119	92	355	16.3
240	305	102	76	7	98	এম 16	16	731	88	96	75	355	21.3
260	325	102	76	7	98	এম 16	18	822	107	103	82	355	22.8
280	355	110	84	8	106	এম 16	20	910	128	96	75	355	30.3
300	375	110	84	8	106	এম 16	22	1000	151	99	79	355	33
320	405	132	99	8	125	এম 20	18	1280	206	101	80	690	47.8
340	425	132	99	8	125	এম 20	20	1420	242	106	85	690	49.7
360	455	149	110	8	140	এম 22	20	1770	319	113	89	930	66.2
380	475	149	110	8	140	এম 22	20	1770	337	109	87	930	69.7
400	485	149	110	8	140	এম 22	20	1770	355	101	83	930	71.7
420	515	149	110	8	140	এম 22	22	1980	410	107	87	930	75.4
